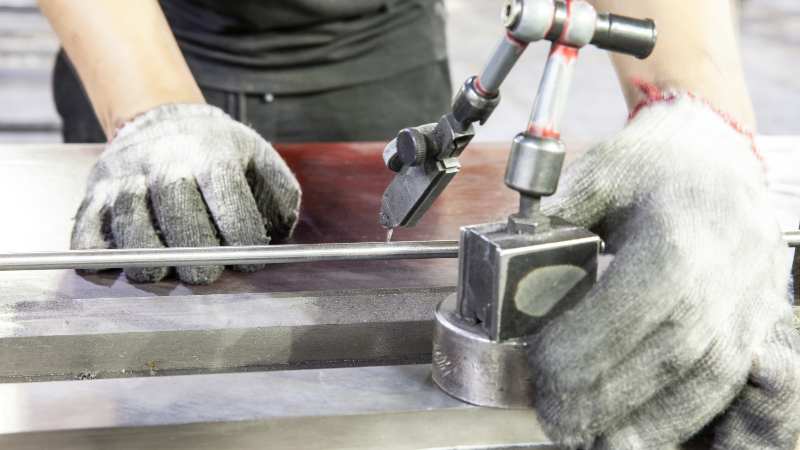

電機軸的軸的精度和粗糙度都比其它零件高，軸與其它零部件的配合也較緊密，加工時必須把握以下要素。工作表面的同軸度。主要工作表面為軸承位（與軸承配合的表面）和軸伸位（與傳動輪配合的表面）。如軸伸表面對軸承位表面的徑向跳動（偏心）過大，在電機運行中將產生振動和噪音，此外，裝轉子鐵心、集電環、換向器和風扇的部位徑向跳動過大時，雖然可在轉子精車時修正這些部件的外圓，但將造成較多的初始不平衡量，如果轉子鐵心、集電環、換向器和風扇等是在精加工后裝配到軸上，那未，這些部件的徑問跳動過大，將大大地影響電機運行的可靠性。
配合部位的尺寸精度和圓柱度控制。軸伸位、軸承位和鐵心位等尺寸精度和形位精度要準確，否則會出現裝配困難，甚至造成零部件損壞、軸承松動或運轉不靈活，軸承溫升過高等問題 。軸的粗糙度控制。配合面的粗糙度不高，容易磨損，配合部位將發生松動。非配合面的粗糙度過低，將降低軸的疲勞強度。
電機軸的軸肩部位的圓角和砂輪越程槽要按照規定尺寸加工。過小的圍角半徑和過深的砂輪越程槽，將使軸的強度降低；過大的圓角半徑將使配合件的端面接觸不平穩。砂輪越程槽是防止磨削時砂輪側面與軸肩碰擦所必需的。越程槽的尺寸按照機械工業標準選用。鍵槽對基準表面軸心線的對稱度不應超差，否則，將造成裝配困難。對于熱壓配合部位的鍵槽更要符合圖紙要求。否則在熱壓裝配時，由于對稱度超差，工件裝不到應有的位置。而熱壓裝配的工件套上以后是很難拆卸的，往往造成廢品。兩軸承檔間的距離要準確。否則將使轉子鐵心產生軸向偏移或裝配后軸承卡死等問題。
